D3000聚酯多元醇----濕氣固化聚氨酯熱熔粘合劑的關(guān)鍵原料

　　D3000系列產(chǎn)品是具有端羥基的中分子量線性聚酯多元醇。該系列產(chǎn)品被設(shè)計(jì)成形態(tài)和性能各異的多種規(guī)格，滿足生產(chǎn)具有各種特性的反應(yīng)型聚氨酯熱熔膠（PUR）的需求。

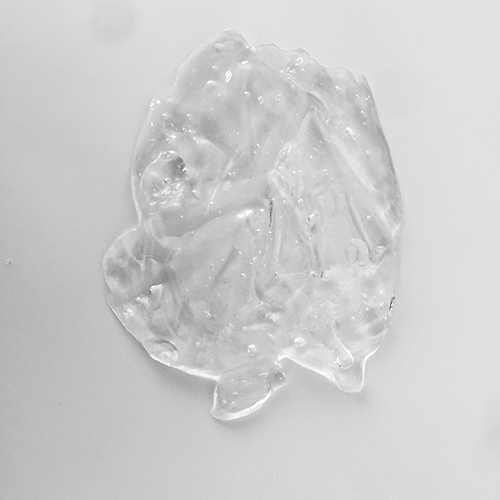

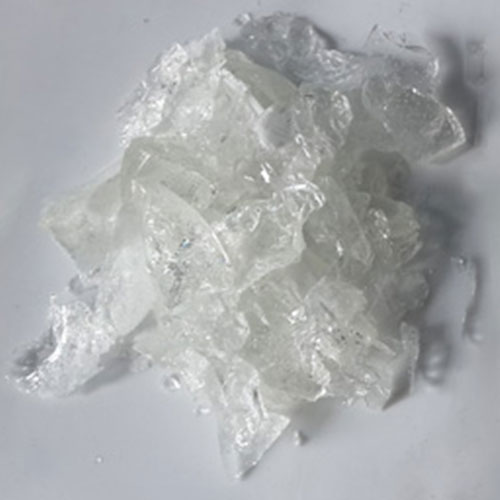

　　其中，A系列產(chǎn)品是無定型的固體，其玻璃化溫度高于0℃，在PUR中起到縮短開放時(shí)間，增加初始強(qiáng)度，提高熔融粘度，提高對極性底材附著力的作用。

　　絕大多數(shù)D3000系列聚酯多元醇產(chǎn)品可以彼此相容。當(dāng)然也有部分不相容，但在許多PUR中都有廣泛應(yīng)用。

      無定形A系列聚酯多元醇技術(shù)指標(biāo)----Technical Data

供貨形式：D3000系列聚酯多元醇產(chǎn)品的包裝為20公斤和200公斤的鍍鋅鐵桶。他們可以在烘箱中熔融，也可使用專業(yè)卸載設(shè)備進(jìn)行處理。

儲存：該系列產(chǎn)品要儲存在密閉容器中，環(huán)境溫度最好低于30℃，產(chǎn)品保質(zhì)期為12個(gè)月。

應(yīng)用：在較高的溫度和惰性氣體保護(hù)下，D3000系列聚酯多元醇可與過量的二異氰酸酯反應(yīng)，制造反應(yīng)型聚氨酯熱熔膠粘劑?？蓾駳夤袒姆磻?yīng)型聚氨酯熱熔膠集普通熱塑性熱熔膠和高性能反應(yīng)型膠粘劑的優(yōu)點(diǎn)于一身，在100~130℃的溫度下就可使用。由于具有熱熔膠的特性，他們能快速形成有效的初始強(qiáng)度，含有的異氰酸酯基團(tuán)又可與濕氣反應(yīng)，通過交聯(lián)實(shí)現(xiàn)高性能的粘結(jié)。

          以D3000系列聚酯多元醇制成的反應(yīng)型聚氨酯熱熔粘合劑可采用標(biāo)準(zhǔn)的熱熔膠涂膠設(shè)備，如滾涂機(jī)，刮涂機(jī)和噴涂機(jī)等進(jìn)行涂布施工。反應(yīng)型聚氨酯熱熔膠由于環(huán)保高效，發(fā)展速度很快，在制鞋、服裝面料加工、家具制造、板材加工、型材包覆、書刊印制和汽車制造等方面都有著廣泛的應(yīng)用。

D3000系列聚酯多元醇----分析方法

羥值：羥值根據(jù)DIN 53240-02的方法測定。

酸值：酸值根據(jù)DIN EN ISO 2114的方法測定。

分子量：分子量根據(jù)羥基和酸值相加計(jì)算而得。

玻璃化溫度： 玻璃化溫度用DSC設(shè)備（DIN 53 765）測定。

熔點(diǎn)：熔點(diǎn)用DSC設(shè)備（DIN 53 765）測定。

軟化點(diǎn)：軟化點(diǎn)根據(jù)DIN ISO 4625的方法測定。

密度：密度根據(jù)DIN 51 757的方法測定。

閃點(diǎn)：閃點(diǎn)根據(jù)ISO 2592的方法測定。

開放時(shí)間：開放時(shí)間是按照內(nèi)部方法測定的。

固化時(shí)間：固化時(shí)間是指當(dāng)粘接強(qiáng)度達(dá)到較大時(shí)的時(shí)間。

熔融粘度：熔融粘度根據(jù)DIN EN 3219中的方法測定。

拉伸強(qiáng)度：拉伸強(qiáng)度根據(jù)DIN 53 504的方法測定。

斷裂伸長率：斷裂伸長率是指一個(gè)啞鈴狀樣品在斷裂的瞬間長度增加的百分比。

D3000系列聚酯多元醇----制備PUR應(yīng)用實(shí)例

    向高純氮?dú)獗Ｗo(hù)下的不銹鋼反應(yīng)釜中加入一種或幾種D3000系列聚酯多元醇產(chǎn)品，加熱升溫到130℃熔融，在真空度低于-0.09MPa的條件下干燥60分鐘。在惰性氣體（干燥的氮?dú)饣驓鍤猓┑谋Ｗo(hù)下，加入經(jīng)過計(jì)算的二異氰酸酯，并與熔融的聚酯多元醇快速混合。反應(yīng)時(shí)間控制在110℃~120℃，60分鐘。當(dāng)產(chǎn)物的異氰酸酯含量達(dá)到設(shè)計(jì)值時(shí)，反應(yīng)結(jié)束。真空脫除PUR產(chǎn)物中的氣泡，然后裝入專用容器并儲存在干燥和避光的地方。

典型PUR配方

質(zhì)量控制：在質(zhì)量控制方面，需要對PUR的異氰酸酯含量、高溫下的熔融粘度、熔融點(diǎn)、開放時(shí)間等技術(shù)指標(biāo)進(jìn)行檢測和控制。
