D3000聚酯多元醇----濕氣固化聚氨酯熱熔粘合劑的關鍵原料

　　D3000系列產(chǎn)品是具有端羥基的中分子量線性聚酯多元醇。該系列產(chǎn)品被設計成形態(tài)和性能各異的多種規(guī)格，滿足生產(chǎn)具有各種特性的反應型聚氨酯熱熔膠（PUR）的需求。

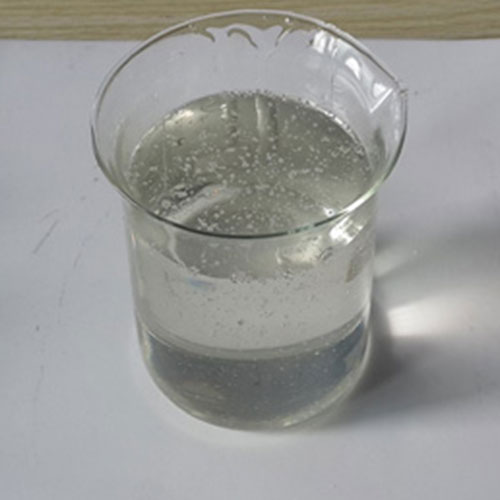

　　其中，L系列產(chǎn)品是粘稠液體，玻璃化溫度低于0℃，在PUR中起到提高柔韌性，降低熔融粘度，增加開放時間，提高對極性基材的附著力的功能。

     液體 L系列聚酯多元醇技術指標----Technical Data

供貨形式：D3000系列聚酯多元醇產(chǎn)品的包裝為20公斤和200公斤的鍍鋅鐵桶。他們可以在烘箱中熔融，也可使用專業(yè)卸載設備進行處理。

儲存：該系列產(chǎn)品要儲存在密閉容器中，環(huán)境溫度低于30℃，產(chǎn)品保質期為12個月。

應用：在較高的溫度和惰性氣體保護下，D3000系列聚酯多元醇可與過量的二異氰酸酯反應，制造反應型聚氨酯熱熔膠粘劑?？蓾駳夤袒姆磻途郯滨崛勰z集普通熱塑性熱熔膠和高性能反應型膠粘劑的優(yōu)點于一身，在100~130℃的溫度下就可使用。由于具有熱熔膠的特性，他們能快速形成有效的初始強度，含有的異氰酸酯基團又可與濕氣反應，通過交聯(lián)實現(xiàn)高性能的粘結。

          以D3000系列聚酯多元醇制成的反應型聚氨酯熱熔粘合劑可采用標準的熱熔膠涂膠設備，如滾涂機，刮涂機和噴涂機等進行涂布施工。反應型聚氨酯熱熔膠由于環(huán)保高效，發(fā)展速度很快，在制鞋、服裝面料加工、家具制造、板材加工、型材包覆、書刊印制和汽車制造等方面都有著廣泛的應用。

D3000系列聚酯多元醇----分析方法

羥值：羥值根據(jù)DIN 53240-02的方法測定。

酸值：酸值根據(jù)DIN EN ISO 2114的方法測定。

分子量：分子量根據(jù)羥基和酸值相加計算而得。

玻璃化溫度：玻璃化溫度用DSC設備（DIN 53 765）測定。

熔點：熔點用DSC設備（DIN 53 765）測定。

軟化點： 軟化點根據(jù)DIN ISO 4625的方法測定。

密度：密度根據(jù)DIN 51 757的方法測定。

閃點：閃點根據(jù)ISO 2592的方法測定。

開放時間：開放時間是按照內(nèi)部方法測定的。

固化時間：固化時間是指當粘接強度達到較大時的時間。

熔融粘度：熔融粘度根據(jù)DIN EN 3219中的方法測定。

拉伸強度：拉伸強度根據(jù)DIN 53 504的方法測定。

斷裂伸長率： 斷裂伸長率是指一個啞鈴狀樣品在斷裂的瞬間長度增加的百分比。

D3000系列聚酯多元醇----制備PUR應用實例

    向高純氮氣保護下的不銹鋼反應釜中加入一種或幾種D3000系列聚酯多元醇產(chǎn)品，加熱升溫到130℃熔融，在真空度低于-0.09MPa的條件下干燥60分鐘。在惰性氣體（干燥的氮氣或氬氣）的保護下，加入經(jīng)過計算的二異氰酸酯，并與熔融的聚酯多元醇快速混合。反應時間控制在110℃~120℃，60分鐘。當產(chǎn)物的異氰酸酯含量達到設計值時，反應結束。真空脫除PUR產(chǎn)物中的氣泡，然后裝入專用容器并儲存在干燥和避光的地方。

典型PUR配方

質量控制：在質量控制方面，需要對PUR的異氰酸酯含量、高溫下的熔融粘度、熔融點、開放時間等技術指標進行檢測和控制。
