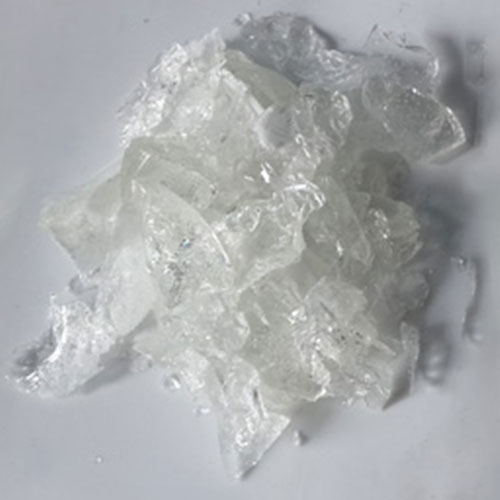

聚酯多元醇（polyester polyol）包括常規(guī)聚酯多元醇、聚己內(nèi)酯多元醇和聚碳酸酯二醇，它們含酯基或碳酸酯基，但實(shí)際上通常所指的聚酯多元醇是由二元羧酸與二元醇等通過縮聚反應(yīng)得到的聚酯多元醇。 [1]

　　聚酯多元醇是聚酯型聚氨酯的主要原料之一，根據(jù)是否含苯環(huán)，可分為脂肪族多元醇和芳香族多元醇。其中脂肪族多元醇以己二酸系聚酯二醇為主。

　　聚酯多元醇的制備采用間歇法。

　　第一階段將多元醇（乙二醇、丙二醇、一縮二乙二醇、三羥甲基丙烷、季戊四醇、1,4-丁二醇等）與二元酸（苯二甲酸、己二酸、鹵代苯二甲酸等）或酸酐（苯二甲酸酐等）在140～200℃進(jìn)行酯化和縮聚反應(yīng)，控制分餾塔頂溫度在100～102℃，常壓蒸除生成的絕大部分的副產(chǎn)物水后，在200～230℃保溫1～2h，此時酸值一般已降低到20～30mg KOH/g。

　　第二階段抽真空，并逐步提高真空度，減壓除去微量水和多余的二醇化合物，使反應(yīng)向生成低酸值聚酯多元醇的方向進(jìn)行，可稱為“真空熔融法”。也可持續(xù)通入氮?dú)獾榷栊詺怏w以帶出水，稱為“載氣熔融法”。也可以在反應(yīng)體系中加入甲苯等共沸溶劑，在甲苯回流時用分水器將生成的水緩慢帶出，此法稱為“共沸蒸餾法”。

　　不同品種的聚酯多元醇由于種類不同或制備工藝不一樣，性質(zhì)也不一樣，對于聚酯多元醇比較重要的幾個指標(biāo)是羥值、酸值、水分、粘度、分子量、密度以及色度等。
